上银微型导轨MGW9C,MGW9C上银导轨，台湾上银导轨MGW9C，台湾上银。

东莞君驰有售（HIWIN)

上银直线导轨，上银滚珠丝杆，上银KK模组，台湾上银

本公司销售产品一律原装正品，***，如有需要，欢迎前来选购。

主页： 淘宝、***均有销售，东莞君驰机电设备有限公司。


现货供应 质量*** 价格合理 量大从优

欢迎来电垂询，联系电话：15999798181 / 0769-89870126/QQ 287807490

联系人：胡先生

上银是有台湾大银微系统股份有限公司生产。品牌：HIWIN HIWIN 源自Hi-Tech Winner的缩写，用意是With us, you are a hi-tech winner。 意即客户使用HIWIN的线性传动产品而创新价值、增强竞争力，成为市场赢家；当然也有自我期许成为创新科技的赢家。 HIWIN在中国、美国、日本及欧体等具有工业基础的34个国家，完成商标注册登记，并且持续推广运用，如今HIWIN已是世界***之一。

线性滑轨为一种滚动导引，借由钢珠在滑块与滑轨之间作***滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与滑轨间的束制单元设计，使得线性滑轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用线性滑轨作导引，必能大幅提高设备精度与机械效能。

上银MGW9C在工作台安装面精度

    滚动直线导轨副是按照机床工作台安装面的精度执行。当在1根导轨上装有2个以上的滑块时，因工作台行程小于安装面的长度，以及安装误差的平均化效果，使工作台的精度往往高于安装面的精度，大约可提高1／3。正是由于滚动直线导轨副具有的上述特性，使导轨安装面的加工，实现了以铣、刨代磨的工艺，给主机厂节约了加工费用。但是在实际使用中，我们发现存在过度使用此特性的情况。如某厂床身图样要求加工导轨安装面表面粗糙度值R =1．6 m，靠山面与安装面圆弧倒角小于． 5mm；在安装滚动直线导轨后，发现导轨侧基准与靠山面不能贴合，同时直线度呈小s情况。在现场我们对导轨安装面重新检测，实际加工后的导轨安装面表面粗糙度值 。约为3．2 m，靠山面与安装面圆弧倒角大于册．5mm，随后对导轨安装面进行抛研，并加大滚动直线导轨的倒角，解决了滚动直线导轨安装精度。由于表面粗糙度是由表面波纹度和几何形状误差组成。表面波纹度的形成是由于加工过程中的随机因素引起的，这些因素在加工过程中的随机性决定了加工面的随机性，决定了它是一个距离的随机过程。因此，主机厂在使用滚动直线导轨时，导轨安装面及靠山面的加工一定要按图样要求，同时滚动直线导轨倒角1mm×45。，效果是在靠山面与安装面加工的沉割槽。

安装误差：

    滚动直线导轨副存在水平方向和垂直方向的安装误差，安装误差产生的影响分为寿命、摩擦、精度三个因素。若安装误差过大，将形成滑块撬力，引起滚动体与滚道之间接触角变化，摩擦力增大，导致寿命降低，并使刚性降低，进而影响到滚动直线导轨副的运动精度和性能保持性。滚动直线导轨虽然具有安装误差的平均化效果，但平均化效果的大小与导轨副的预紧力、同一平面安装导轨数及导轨和工作台的变形有关，所以实际误差值要比理论值大一些。经过力学、动力学理论对导轨副的安装分析，以及长期实际安装的经验，建议滚动直线导轨副水平方向和垂直方向的安装误差，按规格控制在0．02～ 0．06mm、0．05～0．12ram。


上银滚动导轨

    滚动导轨就是在导轨工作面间安装滚动件，变滑动摩擦为滚动摩擦。其优点是摩擦系数小、摩擦发热小、运动灵活、精度保持性好、低速运动平稳。缺点是滚动导轨结构复杂，制造成本高，抗震性差。
    滚动导轨常用的滚动体有滚珠、滚柱、滚针，特点是：
    滚珠导轨的承载能力小，刚度低，适用于运动部件重量不大，切削力和颠覆力矩都较小的机床。
    滚柱导轨的承载能力和刚度都比滚珠导轨大，适用于载荷较大的机床。
    滚针导轨的特点是滚针尺寸小，结构紧凑，适用于导轨尺寸受到限制的机床。

滚动导轨块

滚动导轨块的特点是刚度高、承载能力大、便于装拆。

直线滚动导轨

    导轨条安装在床身上，滑块连同工作台沿导轨条作直线运动；滑块中有四组滚珠，在导轨条和滑块的直线滚道内滚动。当滚珠滚到滑块的端点，就经端面挡板和滑块中的回珠孔回到另一端，经另一端面挡块再进入循环。四组滚珠各有自己的回珠孔；分别处于滑块的四角。

配置与固定

    直线滚动导轨副包括导轨条和滑块两部分。导轨条通常为两根，装在支承件上，见图下图。每根导轨条上有两个滑块，固定在移动件上。如移动件较长，也可在一根导轨条上装3个或3个以上的滑块。如移动件较宽，也可用3根或3根以上的导轨条。

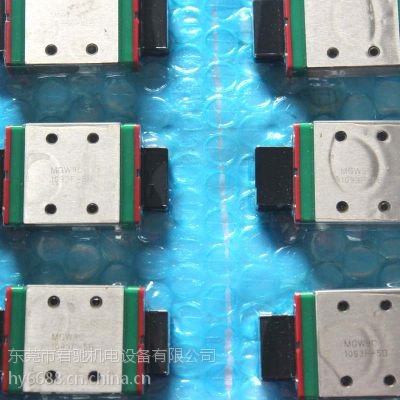

上银导轨MGW9C,上银滑块MGW9C——台湾HIWIN
