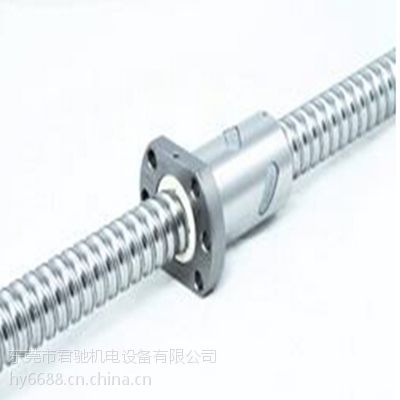

成都TBI滚珠丝杆——TBI滚珠丝杆SFS4005(成都TBI)

 SFS4005滚珠丝杆，4005台湾TBI滚珠丝杆，4005滚珠丝杆价格

   滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

　　◎滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。

　　◎滚珠丝杆是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。

TBI MOTION滾珠螺桿

高信賴性

TBI滾珠螺桿是以多年來所累積的製品技術為基礎，從材料、熱處理、製造、檢查至出貨，都是以嚴謹的品保制度來加以管理，因此具有高信賴性。

圓滑的動作性

滾珠螺桿具有比滑動螺桿更高的效率，所需扭矩只有30%以下。可輕易將直線運動變換為回轉運動。
滾珠螺桿即使給與預壓，亦能維持圓滑的動作特性。

無背隙與高剛性

滾珠螺桿，採用哥德式(Gothic arch)溝槽形狀、軸方向間隙調整至極小亦能輕易轉動。又於一個或兩個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。

循環方式

外循環的方式提供較順暢之鋼珠迴流、較低噪音。對於高導程及大直徑滾珠螺桿提供較佳的工作品質。
內循環構造的優點，使螺帽外徑為精巧的「圓周型」。因此適合內部空間較小的機器。

優異的耐久性

TBI MOTION滾珠螺桿以累積多年的滾珠螺桿之生產技術荷基礎，
採用嚴謹的材料藉由高度熱處理及加工技術，可供給耐久性的製品。

TBI滚珠丝杠轴承以多年来所累积制品技术为基础，从材料、热外理、制造、检查至出货，都是以严谨的品保制度来加以管理，因此具有高信赖性。TBI公司是世界知名的大型丝杠制造商；其丝杆特点是滚轧丝杆技术***；质优价廉，大量被使用于雕刻机、绕线机、木工机床、数控机床等设备上；TBI丝杆常规产品上现货；免费提供设计选型和技术咨询！本公司大量低价批发供应台湾全球滚珠TBI滚珠丝杆，品质保障，价格有优势！
可配台湾制原装螺母或国产螺母，价格实惠，备有现货，可以来图纸加工，欢迎来电咨询！
TBI滚珠丝杆运动原理
1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（目前已基本取代梯形丝杆，已俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效***，定位准确等
2、当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
全球主要滚珠丝杆生产制造商：台湾AHK滚珠丝杆,台湾璟腾 GTEN 滚珠丝杆，台湾上银 hiwin滚珠丝杆，台湾TBI滚珠丝杆，台湾PMI滚珠丝杆，中国南京工艺滚珠丝杆，汉江滚珠丝杆，韩国SBC滚珠丝杆，德国博世力士乐（原STAR）滚珠丝杆等......
滚珠丝杆TBI滚珠丝杆的定义
　　滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。
滚珠丝杆是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆和滚珠丝杠杆。

TBI滚珠丝杠副的安全使用：
? 润滑
为使滚珠丝杠副充分发挥机能，在其工作状态下，必须润滑，润滑方式主要有以下两种：
a.润滑脂
润滑脂的给脂量一般是螺母内部空间容积的1/3，滚珠丝杠副出厂时在螺母内部已加注GB7324-942＃锂润滑脂。
b.润滑油
运动黏度28.5－74cst(400T)的润滑油。给油量随使用条件（加抑制量）等的不同而有所变化。
? 防尘
滚珠丝杠与滚动轴承一样，如果污物及异物进入就很快使它磨耗，成为破损的原因。因此，考虑有污物异物（切削碎削）进入时，必须采用防尘装置（折皱保护罩、丝杠护套等），将丝杠轴完全保护起来。
另外，如没有异物，但有浮沉时可在滚珠螺母两端增加防尘圈。
? 使用
滚珠丝杠副在使用时应注意以下事项：
a.滚珠螺母应在有效行程内运动，必要时在行程两端配置限位，以避免螺母约程脱离丝杠轴而使滚珠脱落。
b.滚珠丝杠副由于传动效***，不能自锁，在用于垂直方向传动时，如部件重量未加平衡，必须防止传动停止或电机失电后，因部件自重而产生的逆传动。
c.滚珠丝杠副正常工作环境温度范围±60℃。
? 安装

滚珠丝杠副在安装时应注意以下事项：
a滚珠丝杠副仅用于承受轴向负荷。径向力、弯矩会使滚珠丝杠副产生附表面接触应力等负荷，从而可能造成丝杠的***性损坏。因此，滚珠丝杠副安装到机床时，应注意：
(1)丝杠的轴线必须和之配套导轨的轴线平行，机床的两端轴承座与螺母座必须三点成***；
(2)安装螺母时，尽量靠近支撑轴承；
(3)同时安装支撑轴承时，尽量靠近螺母安装部位。
b.滚珠丝杠安装到机床时，请不要把螺母从丝杠轴上卸下来。如必须卸下来时要使用辅助套，否则装卸时滚珠有可能脱落。螺母装卸时应注意以下几点：
(1)辅助套外径应小于丝杠底径0.1-0.2mm；
(2)辅助套在使用中必须靠紧丝杠螺纹轴肩；
(3)卸装时，不可使用过大力以免螺母损坏；
(4)装入安装孔时要避免撞击和偏心。

TBI滚珠丝杆型号：
SCI系列：SCI01604-4 SCI01605-4 SCI02004-4 SCI02005-4 SCI02504-4 SCI02505-4 SCI02510-4 SCI03204-4 SCI03205-4 SCI03210-4 SCI04005-4 SCI04010-4 SCI05010-4 SCI06310-4 SCI08010-4
SFS系列：SFS01205-2.8 SFS01210-2.8 SFS01605-3.8 SFS01610-2.8 SFS01616-1.8 SFS01616-2.8 SFS01620-1.8 SFS02005-3.8 SFS02006-4.8 SFS02008-4.8 SFS02010-3.8 SFS02020-1.8 SFS02020-2.8 SFS02505-3.8 SFS02506-4.8 SFS02508-4.8 SFS02510-3.8 SFS02525-1.8 SFS02525-2.8 SFS03205-3.8 SFS03206-4.8 SFS03208-4.8 SFS03210-3.8 SFS03220-2.8 SFS03232-1.8 SFS03232-2.8 SFS04005-3.8 SFS04006-4.8 SFS04008-4.8 SFS04010-3.8 SFS04020-2.8 SFS04040-1.8 SFS04040-2.8 SFS05005-3.8 SFS05010-3.8 SFS05012-3.8 SFS05020-3.8 SFS05050-1.8 SFS05050-2.8 SFS06310-3.8 SFS06316-3.8 SFS06320-3.8 SFS08010-3.8 SFS08020-3.8 SFS10020-3.8
DFS系列：DFS01605-3.8 DFS01610-2.8 DFS02005-3.8 DFS02006-4.8 DFS02008-4.8 DFS02010-3.8 DFS02505-3.8 DFS02506-4.8 DFS02508-4.8 DFS02510-3.8 DFS03205-3.8 DFS03206-4.8 DFS03208-4.8 DFS03210-3.8 DFS03220-2.8 DFS04005-3.8 DFS04006-4.8 DFS04008-4.8 DFS04010-3.8 DFS04020-2.8 DFS05005-3.8 DFS05010-3.8 DFS05012-3.8 DFS05020-3.8 DFS06310-3.8 DFS06316-3.8 DFS06320-3.8 DFS08010-3.8 DFS08020-3.8 DFS10020-3.8
SFV系列：SFV01205-2.8 SFV01210-2.7 SFV01510-2.7 SFV01604-3.8 SFV01605-4.8 SFV01610-2.7 SFV02004-4.8 SFV02005-4.8 SFV02010-2.7 SFV02020-1.8 SFV02505-4.8 SFV02506-4.8 SFV02508-4.8 SFV02510-2.7 SFV02525-1.8 SFV03204-4.8 SFV03205-4.8 SFV03206-4.8 SFV03208-4.8 SFV03210-4.8 SFV03220-2.7 SFV04005-4.8 SFV04010-4.8 SFV04020-2.7 SFV05005-4.8 SFV05010-4.8 SFV05020-2.7 SFV06310-4.8 SFV06320-2.7 SFV08010-4.8 SFV08020-4.8 SFV08020-7.6
DFV系列：DFV01510-2.7 DFV01604-3.8 DFV01605-4.8 DFV01610-2.7 DFV02004-4.8 DFV02005-4.8 DFV02010-2.7 DFV02505-4.8 DFV02506-4.8 DFV02508-4.8 DFV02510-2.7 DFV03204-4.8 DFV03205-4.8 DFV03206-4.8 DFV03208-4.8 DFV03210-4.8 DFV03220-2.7 DFV04005-4.8 DFV04010-4.8 DFV04020-2.7 DFV05005-4.8 DFV05010-4.8 DFV05020-2.7 DFV06310-4.8 DFV06320-2.7 DFV08010-4.8 DFV08020-4.8 DFV08020-7.6
SFI系列：SFI01604-4 SFI01605-4 SFI01610-3 SFI02004-4 SFI02005-4 SFI0205T-4 SFI02504-4 SFI02505-4 SFI02510-4 SFI03204-4 SFI03205-4 SFI03210-4 SFI04005-4 SFI04010-4 SFI05010-4 SFI06310-4 SFI08010-4
DFI系列：DFI01604-4 DFI01605-4 DFI02004-4 DFI02005-4 DFI02504-4 DFI02505-4 DFI02510-4 DFI03204-4 DFI03205-4 DFI03210-4 DFI04005-4 DFI04010-4 DFI05010-4 DFI06310-4 DFI08010-4
SFU系列：SFU01204-4 SFU01604-4 SFU01605-4 SFU01610-4 SFU02004-4 SFU02005-4 SFU02504-4 SFU02505-4 SFU02506-4 SFU02508-4 SFU02510-4 SFU03204-4 SFU03205-4 SFU03206-4 SFU03208-4 SFU03210-4 SFU04005-4 SFU04006-4 SFU04008-4 SFU04010-4 SFU05010-4 SFU05020-4 SFU06310-4 SFU06320-4 SFU08010-4 SFU08020-4 SFU10020-4
DFU系列：DFU01604-4 DFU01605-4 DFU01610-4 DFU02004-4 DFU02005-4 DFU02504-4 DFU02505-4 DFU02506-4 DFU02508-4 DFU02510-4 DFU03204-4 DFU03205-4 DFU03206-4 DFU03208-4 DFU03210-4 DFU04005-4 DFU04006-4 DFU04008-4 DFU04010-4 DFU05010-4 DFU05020-4 DFU06310-4 DFU06320-4 DFU08010-4 DFU08020-4 DFU10020-4
SFT系列：SFT02005-5 SFT02505-5 SFT02510-2.5 SFT03205-5 SFT03206-5 SFT03208-5 SFT03210-5 SFT03220-2.5 SFT04005-5 SFT04010-5 SFT04020-2.5 SFT05010-5 SFT05020-2.5 SFT06310-5 SFT06320-2.5 SFT08010-5 SFT08020-5 SFT08020-7.5
DFT系列：DFT02005-5 DFT02505-5 DFT02510-2.5 DFT03205-5 DFT03206-5 DFT03208-5 DFT03210-5 DFT03220-2.5 DFT04005-5 DFT04010-5 DFT04020-2.5 DFT05010-5 DFT05020-2.5 DFT06310-5 DFT06320-2.5 DFT08010-5 DFT08020-5
SFE系列：SFE01616-3 SFE01616-6 SFE01632-3 SFE01632-6 SFE02020-3 SFE02020-6 SFE02040-3 SFE02040-6 SFE02525-3 SFE02525-6 SFE02550-3 SFE02550-6 SFE03232-3 SFE03232-6 SFE03264-3 SFE03264-6 SFE04040-3 SFE04040-6 SFE05050-3 SFE05050-6
SFM系列：SFM03205-4 SFM0325T-4 SFM03205-4 SFM0325T-4
SFK系列：SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002 SFK01004 SFK01202 SFK01402 SFK01602
BSH系列：BSHR0082.5-2.5 BSHR01002-3.5 BSHR01004-2.5 BSHR01204-3.5 BSHR01205-3.5 BSHR01404-3.5 BSHR01604-3 BSHR01605-3 BSHR02005-3 BSHR02505-4
     TBI滚珠丝杠轴承以多年来所累积制品技术为基础，从材料、热外理、制造、检查至出货，都是以严谨的品保制度来加以管理，因此具有高信赖性。　TBI公司是世界知名的大型丝杠制造商；其丝杆特点是滚轧丝杆技术***；质优价廉，大量被使用于雕刻机、绕线机、木工机床、数控机床等设备上；TBI丝杆常规产品有配备现货；免费提供设计选型和技术咨询！

4005滚珠丝杆参数：
公称直径(mm)：40

丝杆导程(mm)：5

丝杆长度(mm)：客制化定制
轴端加工：提供加工
杆体材质：CCr15
表面硬度：58-62
表面热处理：中周波高频淬火
螺母型号：
静载荷(kgf)：
动载荷(kgf)：
承受转速(r/min)：
搬运速度(m/min)：
质保(年)：1年
产地：台湾
品牌：TBI
适用范围：全自动点胶机，全自动焊锡机，全自动金丝球焊线机，自动纠偏装置，自动绕线机，激光设备，包装机械，印刷机械，电子设备，半导体制造设备，PCB设备，插件机，剥线机，碰焊机，
包装：小型丝杆用纸箱/大型号丝杆用木箱
运输：快递/送货
