TBI滚珠丝杆螺母——TBI滚珠丝杆SFS5020（台湾TBI)

台湾TBI公司—-全球传动科技股份有限公司(TBI MOTION) 为台湾传动元件专业製造厂，TBI MOTION掌握关键核心技术，专注创新研发与设计，拥有多项产品设计***并且通过***认证，1986年成立至今，经销营业据点分

佈全球，”品质***、供货稳定” ，广获各国客户的肯定。TBI MOTION产品线齐全、MIT台湾製造生产，主要产品：滚珠螺杆、线性滑轨、滚珠花键、单轴机器人、直线轴承、联轴器、螺杆支撑座..等。产品的应用范围非常

广泛，实际应用于以下产业：1.自动化工业　2.半导体工业3.产业级机械 4. 医疗级工业 5.太阳能设备　6. 工具机机械　7.停车场设备 等相关产业，TBI MOTION在各领域均有优异的成绩，同时提供客户技术支援、产业分析

等差异化服务以满足客户需求。品牌意义本公司于2010年结合了"TBI"及”COMTOP”二***成立了 并研发多项新产品提供客户在传动元件上新的选择，”传动科技 新动力”是我们的理念。LOGO中蓝色的C代表Collaboration

协同合作；T代表 Transfer不断改变 ，B代表 Brilliance 追求***；I代表 Innovation持续创新。 TBI MOTION 透过协同合作创造优势环境，不断创新满足客户需求。

台湾TBI滾珠絲杆

SFK型：0401 0601 0801 0802 0802.5 1002 1004 1202 1402 1602

SCI型：1604 1605 2005 2504 2505 2510 3204 3205 3210 4005 4010 5010 6310 8010

SFS型：1205 1210 1605 1610 1616 1620 2005 2006 2010 2020 2505 2510 2525 3205 3210 4005 4006 4010 5010 6310 6320 8010 8020

DFS型：1605 1610 2005 2006 2010 2505 2510  3205 3210 4005 4006 4010 5010 6310 6320 8010 8020

SFV型：1205 1210 1605 1610 1616 1620 2005 2006 2010 2020 2505 2510 2525 3205 3210 4005 4006 4010 5010 6310 6320 8010 8020

BSH型：0802.5 1003 1204 1205 1606

SFU型：1605 1610 2005 2504 2510 3205 3210 4005 4006 4010 5010 6310 6320 8010 8020

DFU型：1605 1610 2005 2504 2510 3205 3210 4005 4006 4010 5010 6310 6320 8010 8020

SFI型：1404 1604 1605 1610 2005 2504 2510 3205 3210 4005 4010 5010 6310 6320 8010 8020

DFI型：1404 1604 1605 1610 2005 2504 2510 3205 3210 4005 4010 5010 6310 6320 8010 8020

 TBI滚珠丝杆简介：

滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。

 TBI滚珠丝杆的特性：

高效率及可逆性 零背隙及高刚性 可预测的长寿命 高导程精度 *** 短交期 低起动扭矩及高顺畅

1.TBI精密研磨级滚珠丝杆

特性：螺纹经研磨加工，具高定位精度，使用寿命长，零背隙，无阻滞滑移现象，极低摩擦阻力及极小移动距离

用途：适用于各种工具机、超精密机械

2.TBI转造级滚珠丝杆

特性：一般定位精度，使用寿命长，容许些许游隙，容许些许阻滞滑移现象，低摩擦阻力、价格低、交期短，尺寸齐全

用途：一般产业机械、自动化机械

3.TBI端盖式滚珠丝杆
特性：高进给，高刚性，低噪音
用途：高位移，大负荷的环境，快速搬运系统

4.TBI高速化滚珠丝杆
特性：高速进给、高定位精度、高刚性、高DN值、中空螺杆
用途：一般工具机快速进给

 5.TBI高负荷滚珠丝杆

特性：高负荷，高加减速度，高耐久性，E1（自润式）设计

用途：全电式射出成型机，半导体制造装置，高负荷制动器

6.TBI螺帽旋转式（R1系列）滚珠丝杆

特性：体积小，精度高，低噪音，高进给

用途：半导体机械，产业机器人，搬送装置

7.TBI自润式（E1系列）滚珠丝杆

特性：免供油设备，油量适当，符合环保概念

用途：机械空间限制无法配置供油系统，不能有油污的环境。

热处理内容作用
1)球化退火HB170-217 预备热处理；便于加工，好校直
2)调质HB230-270 预备热处理；提高芯部强度韧性
3）高温回火 去除初加工应力
4）感应淬火G58 使滚道耐磨而芯部较软不易折断
5）冰冷处理 稳定组织，用于高精度（1-3级）
6）中心孔淬火H42 使中心孔表面耐磨，工艺作用
7）时效处理 去除半精加工应力
27 磨制滚珠丝杠的机加工工序流程内容？
1） 备料——2）球退（或调质）——3）粗车——（高回或调质）——4）半精车——5）铣——6）校直——7）修锪中心孔——8）淬火——9）校直——10）研中心孔——11）粗磨外圆——12）磨油槽——13）粗磨滚道——14）校直——15）时效——16）研中心孔——17）精磨外圆——18）精磨滚道——19）装配
28.滚珠丝杠副安装、使用常出现的故障？
     故障现象 可能的原因
1）滚珠脱落，丝杠“咬毛” 一般为用户不慎所致，行程过位或不自锁
2）轴劲折断 同轴度差；安装“三点”不成“***”
3）试运转出现金属末 清洁度差，表面粗糙，跑合少
4）螺母紧，间隙大 用户支承或传动链问题；防尘圈干涉
5）螺母紧，仍有少量“间隙” 即空行程现象，系滚道载形误差大所致
6）双螺母松弛 假象预紧，预紧不可靠
7) 防尘圈脱落 紧定螺钉不到位；用户行程过位

TBI滚珠丝杆型号：
SCI系列：SCI01604-4 SCI01605-4 SCI02004-4 SCI02005-4 SCI02504-4 SCI02505-4 SCI02510-4 SCI03204-4 SCI03205-4 SCI03210-4 SCI04005-4 SCI04010-4 SCI05010-4 SCI06310-4 SCI08010-4
SFS系列：SFS01205-2.8 SFS01210-2.8 SFS01605-3.8 SFS01610-2.8 SFS01616-1.8 SFS01616-2.8 SFS01620-1.8 SFS02005-3.8 SFS02006-4.8 SFS02008-4.8 SFS02010-3.8 SFS02020-1.8 SFS02020-2.8 SFS02505-3.8 SFS02506-4.8 SFS02508-4.8 SFS02510-3.8 SFS02525-1.8 SFS02525-2.8 SFS03205-3.8 SFS03206-4.8 SFS03208-4.8 SFS03210-3.8 SFS03220-2.8 SFS03232-1.8 SFS03232-2.8 SFS04005-3.8 SFS04006-4.8 SFS04008-4.8 SFS04010-3.8 SFS04020-2.8 SFS04040-1.8 SFS04040-2.8 SFS05005-3.8 SFS05010-3.8 SFS05012-3.8 SFS05020-3.8 SFS05050-1.8 SFS05050-2.8 SFS06310-3.8 SFS06316-3.8 SFS06320-3.8 SFS08010-3.8 SFS08020-3.8 SFS10020-3.8
DFS系列：DFS01605-3.8 DFS01610-2.8 DFS02005-3.8 DFS02006-4.8 DFS02008-4.8 DFS02010-3.8 DFS02505-3.8 DFS02506-4.8 DFS02508-4.8 DFS02510-3.8 DFS03205-3.8 DFS03206-4.8 DFS03208-4.8 DFS03210-3.8 DFS03220-2.8 DFS04005-3.8 DFS04006-4.8 DFS04008-4.8 DFS04010-3.8 DFS04020-2.8 DFS05005-3.8 DFS05010-3.8 DFS05012-3.8 DFS05020-3.8 DFS06310-3.8 DFS06316-3.8 DFS06320-3.8 DFS08010-3.8 DFS08020-3.8 DFS10020-3.8
SFV系列：SFV01205-2.8 SFV01210-2.7 SFV01510-2.7 SFV01604-3.8 SFV01605-4.8 SFV01610-2.7 SFV02004-4.8 SFV02005-4.8 SFV02010-2.7 SFV02020-1.8 SFV02505-4.8 SFV02506-4.8 SFV02508-4.8 SFV02510-2.7 SFV02525-1.8 SFV03204-4.8 SFV03205-4.8 SFV03206-4.8 SFV03208-4.8 SFV03210-4.8 SFV03220-2.7 SFV04005-4.8 SFV04010-4.8 SFV04020-2.7 SFV05005-4.8 SFV05010-4.8 SFV05020-2.7 SFV06310-4.8 SFV06320-2.7 SFV08010-4.8 SFV08020-4.8 SFV08020-7.6
DFV系列：DFV01510-2.7 DFV01604-3.8 DFV01605-4.8 DFV01610-2.7 DFV02004-4.8 DFV02005-4.8 DFV02010-2.7 DFV02505-4.8 DFV02506-4.8 DFV02508-4.8 DFV02510-2.7 DFV03204-4.8 DFV03205-4.8 DFV03206-4.8 DFV03208-4.8 DFV03210-4.8 DFV03220-2.7 DFV04005-4.8 DFV04010-4.8 DFV04020-2.7 DFV05005-4.8 DFV05010-4.8 DFV05020-2.7 DFV06310-4.8 DFV06320-2.7 DFV08010-4.8 DFV08020-4.8 DFV08020-7.6
SFI系列：SFI01604-4 SFI01605-4 SFI01610-3 SFI02004-4 SFI02005-4 SFI0205T-4 SFI02504-4 SFI02505-4 SFI02510-4 SFI03204-4 SFI03205-4 SFI03210-4 SFI04005-4 SFI04010-4 SFI05010-4 SFI06310-4 SFI08010-4
DFI系列：DFI01604-4 DFI01605-4 DFI02004-4 DFI02005-4 DFI02504-4 DFI02505-4 DFI02510-4 DFI03204-4 DFI03205-4 DFI03210-4 DFI04005-4 DFI04010-4 DFI05010-4 DFI06310-4 DFI08010-4
SFU系列：SFU01204-4 SFU01604-4 SFU01605-4 SFU01610-4 SFU02004-4 SFU02005-4 SFU02504-4 SFU02505-4 SFU02506-4 SFU02508-4 SFU02510-4 SFU03204-4 SFU03205-4 SFU03206-4 SFU03208-4 SFU03210-4 SFU04005-4 SFU04006-4 SFU04008-4 SFU04010-4 SFU05010-4 SFU05020-4 SFU06310-4 SFU06320-4 SFU08010-4 SFU08020-4 SFU10020-4
DFU系列：DFU01604-4 DFU01605-4 DFU01610-4 DFU02004-4 DFU02005-4 DFU02504-4 DFU02505-4 DFU02506-4 DFU02508-4 DFU02510-4 DFU03204-4 DFU03205-4 DFU03206-4 DFU03208-4 DFU03210-4 DFU04005-4 DFU04006-4 DFU04008-4 DFU04010-4 DFU05010-4 DFU05020-4 DFU06310-4 DFU06320-4 DFU08010-4 DFU08020-4 DFU10020-4
SFT系列：SFT02005-5 SFT02505-5 SFT02510-2.5 SFT03205-5 SFT03206-5 SFT03208-5 SFT03210-5 SFT03220-2.5 SFT04005-5 SFT04010-5 SFT04020-2.5 SFT05010-5 SFT05020-2.5 SFT06310-5 SFT06320-2.5 SFT08010-5 SFT08020-5 SFT08020-7.5
DFT系列：DFT02005-5 DFT02505-5 DFT02510-2.5 DFT03205-5 DFT03206-5 DFT03208-5 DFT03210-5 DFT03220-2.5 DFT04005-5 DFT04010-5 DFT04020-2.5 DFT05010-5 DFT05020-2.5 DFT06310-5 DFT06320-2.5 DFT08010-5 DFT08020-5
SFE系列：SFE01616-3 SFE01616-6 SFE01632-3 SFE01632-6 SFE02020-3 SFE02020-6 SFE02040-3 SFE02040-6 SFE02525-3 SFE02525-6 SFE02550-3 SFE02550-6 SFE03232-3 SFE03232-6 SFE03264-3 SFE03264-6 SFE04040-3 SFE04040-6 SFE05050-3 SFE05050-6
SFM系列：SFM03205-4 SFM0325T-4 SFM03205-4 SFM0325T-4
SFK系列：SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002 SFK01004 SFK01202 SFK01402 SFK01602
BSH系列：BSHR0082.5-2.5 BSHR01002-3.5 BSHR01004-2.5 BSHR01204-3.5 BSHR01205-3.5 BSHR01404-3.5 BSHR01604-3 BSHR01605-3 BSHR02005-3 BSHR02505-4

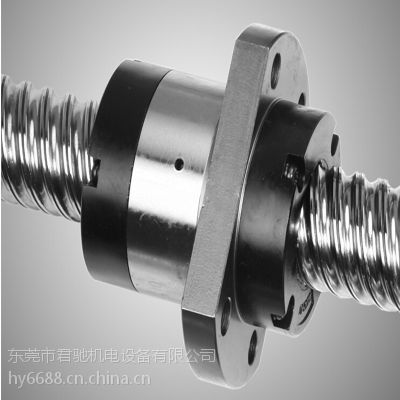

滚珠丝杠是通过钢球在丝杠轴沟道和螺母中滚动，将旋转运动转换为直线运动的一种机械单元。并且通过循环机构使钢球能***的滚动。由于滚动运动的关系，相对于滑动丝杠具有更好的传动效率。直线传动效率甚至可以达到***。通过精密机械研磨的精密研磨丝杠能拥有一个非常高的精度，进给量达到微米级。 TBI滚珠丝杠系列型号 SFS系列滚珠丝杠螺母（台湾TBI滚珠丝杠）  代理经销台湾TBI滚珠丝杠，***原装台湾TBI滚珠螺杆，产品，大量库存现货，交货期快，欢迎来电咨询!

　　TBI滚珠丝杆，滚珠丝杆等级，台湾TBI丝杆，原产地：台湾

　　精度等级：C7级（轧制）
    丝杆直径-----50

    丝杆导程-----20
    精度---------C7
    丝杆总长-----可根据图纸加工
    有效行程-----可根据图纸加工
    丝杆轴端-----可根据图纸加工

  全新原装台湾滚珠丝杆＋螺母，为一套；螺母型式有单螺母/双螺母，按型号要求装配。

　　珠丝杆又称为：滚珠螺杆，滚珠丝杠，滚珠丝杆，导螺杆。

　　TBI滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
