济南TBI滚珠丝杆—TBI滚珠丝杆SFK0801(台湾TBI)微型系列

 TBI滚珠丝杆简介：

滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。

 TBI滚珠丝杆的特性：

高效率及可逆性 零背隙及高刚性 可预测的长寿命 高导程精度 *** 短交期 低起动扭矩及高顺畅

1.TBI精密研磨级滚珠丝杆

特性：螺纹经研磨加工，具高定位精度，使用寿命长，零背隙，无阻滞滑移现象，极低摩擦阻力及极小移动距离

用途：适用于各种工具机、超精密机械

2.TBI转造级滚珠丝杆

特性：一般定位精度，使用寿命长，容许些许游隙，容许些许阻滞滑移现象，低摩擦阻力、价格低、交期短，尺寸齐全

用途：一般产业机械、自动化机械

3.TBI端盖式滚珠丝杆
特性：高进给，高刚性，低噪音
用途：高位移，大负荷的环境，快速搬运系统

4.TBI高速化滚珠丝杆
特性：高速进给、高定位精度、高刚性、高DN值、中空螺杆
用途：一般工具机快速进给

 5.TBI高负荷滚珠丝杆

特性：高负荷，高加减速度，高耐久性，E1（自润式）设计

用途：全电式射出成型机，半导体制造装置，高负荷制动器

6.TBI螺帽旋转式（R1系列）滚珠丝杆

特性：体积小，精度高，低噪音，高进给

用途：半导体机械，产业机器人，搬送装置

7.TBI自润式（E1系列）滚珠丝杆

特性：免供油设备，油量适当，符合环保概念

用途：机械空间限制无法配置供油系统，不能有油污的环境。

TBI MOTION滾珠螺桿

高信賴性

TBI滾珠螺桿是以多年來所累積的製品技術為基礎，從材料、熱處理、製造、檢查至出貨，都是以嚴謹的品保制度來加以管理，因此具有高信賴性。

圓滑的動作性

滾珠螺桿具有比滑動螺桿更高的效率，所需扭矩只有30%以下。可輕易將直線運動變換為回轉運動。
滾珠螺桿即使給與預壓，亦能維持圓滑的動作特性。

無背隙與高剛性

滾珠螺桿，採用哥德式(Gothic arch)溝槽形狀、軸方向間隙調整至極小亦能輕易轉動。又於一個或兩個螺帽間做預壓調整，予消除軸方向間隙，使其具有可符合使用條件的適當剛性。

循環方式

外循環的方式提供較順暢之鋼珠迴流、較低噪音。對於高導程及大直徑滾珠螺桿提供較佳的工作品質。
內循環構造的優點，使螺帽外徑為精巧的「圓周型」。因此適合內部空間較小的機器。

優異的耐久性

TBI MOTION滾珠螺桿以累積多年的滾珠螺桿之生產技術荷基礎，
採用嚴謹的材料藉由高度熱處理及加工技術，可供給耐久性的製品。

供应台湾TBI滚珠螺杆
●TBI滚珠丝杆型号：
SCI系列：SCI01604-4 SCI01605-4 SCI02004-4 SCI02005-4 SCI02504-4 SCI02505-4 SCI02510-4 SCI03204-4 SCI03205-4 SCI03210-4 SCI04005-4 SCI04010-4 SCI05010-4 SCI06310-4 SCI08010-4
SFS系列：SFS01205-2.8 SFS01210-2.8 SFS01605-3.8 SFS01610-2.8 SFS01616-1.8 SFS01616-2.8 SFS01620-1.8 SFS02005-3.8 SFS02006-4.8 SFS02008-4.8 SFS02010-3.8 SFS02020-1.8 SFS02020-2.8 SFS02505-3.8 SFS02506-4.8 SFS02508-4.8 SFS02510-3.8 SFS02525-1.8 SFS02525-2.8 SFS03205-3.8 SFS03206-4.8 SFS03208-4.8 SFS03210-3.8 SFS03220-2.8 SFS03232-1.8 SFS03232-2.8 SFS04005-3.8 SFS04006-4.8 SFS04008-4.8 SFS04010-3.8 SFS04020-2.8 SFS04040-1.8 SFS04040-2.8 SFS05005-3.8 SFS05010-3.8 SFS05012-3.8 SFS05020-3.8 SFS05050-1.8 SFS05050-2.8 SFS06310-3.8 SFS06316-3.8 SFS06320-3.8 SFS08010-3.8 SFS08020-3.8 SFS10020-3.8
DFS系列：DFS01605-3.8 DFS01610-2.8 DFS02005-3.8 DFS02006-4.8 DFS02008-4.8 DFS02010-3.8 DFS02505-3.8 DFS02506-4.8 DFS02508-4.8 DFS02510-3.8 DFS03205-3.8 DFS03206-4.8 DFS03208-4.8 DFS03210-3.8 DFS03220-2.8 DFS04005-3.8 DFS04006-4.8 DFS04008-4.8 DFS04010-3.8 DFS04020-2.8 DFS05005-3.8 DFS05010-3.8 DFS05012-3.8 DFS05020-3.8 DFS06310-3.8 DFS06316-3.8 DFS06320-3.8 DFS08010-3.8 DFS08020-3.8 DFS10020-3.8
SFV系列：SFV01205-2.8 SFV01210-2.7 SFV01510-2.7 SFV01604-3.8 SFV01605-4.8 SFV01610-2.7 SFV02004-4.8 SFV02005-4.8 SFV02010-2.7 SFV02020-1.8 SFV02505-4.8 SFV02506-4.8 SFV02508-4.8 SFV02510-2.7 SFV02525-1.8 SFV03204-4.8 SFV03205-4.8 SFV03206-4.8 SFV03208-4.8 SFV03210-4.8 SFV03220-2.7 SFV04005-4.8 SFV04010-4.8 SFV04020-2.7 SFV05005-4.8 SFV05010-4.8 SFV05020-2.7 SFV06310-4.8 SFV06320-2.7 SFV08010-4.8 SFV08020-4.8 SFV08020-7.6
DFV系列：DFV01510-2.7 DFV01604-3.8 DFV01605-4.8 DFV01610-2.7 DFV02004-4.8 DFV02005-4.8 DFV02010-2.7 DFV02505-4.8 DFV02506-4.8 DFV02508-4.8 DFV02510-2.7 DFV03204-4.8 DFV03205-4.8 DFV03206-4.8 DFV03208-4.8 DFV03210-4.8 DFV03220-2.7 DFV04005-4.8 DFV04010-4.8 DFV04020-2.7 DFV05005-4.8 DFV05010-4.8 DFV05020-2.7 DFV06310-4.8 DFV06320-2.7 DFV08010-4.8 DFV08020-4.8 DFV08020-7.6
SFI系列：SFI01604-4 SFI01605-4 SFI01610-3 SFI02004-4 SFI02005-4 SFI0205T-4 SFI02504-4 SFI02505-4 SFI02510-4 SFI03204-4 SFI03205-4 SFI03210-4 SFI04005-4 SFI04010-4 SFI05010-4 SFI06310-4 SFI08010-4
DFI系列：DFI01604-4 DFI01605-4 DFI02004-4 DFI02005-4 DFI02504-4 DFI02505-4 DFI02510-4 DFI03204-4 DFI03205-4 DFI03210-4 DFI04005-4 DFI04010-4 DFI05010-4 DFI06310-4 DFI08010-4
SFU系列：SFU01204-4 SFU01604-4 SFU01605-4 SFU01610-4 SFU02004-4 SFU02005-4 SFU02504-4 SFU02505-4 SFU02506-4 SFU02508-4 SFU02510-4 SFU03204-4 SFU03205-4 SFU03206-4 SFU03208-4 SFU03210-4 SFU04005-4 SFU04006-4 SFU04008-4 SFU04010-4 SFU05010-4 SFU05020-4 SFU06310-4 SFU06320-4 SFU08010-4 SFU08020-4 SFU10020-4
DFU系列：DFU01604-4 DFU01605-4 DFU01610-4 DFU02004-4 DFU02005-4 DFU02504-4 DFU02505-4 DFU02506-4 DFU02508-4 DFU02510-4 DFU03204-4 DFU03205-4 DFU03206-4 DFU03208-4 DFU03210-4 DFU04005-4 DFU04006-4 DFU04008-4 DFU04010-4 DFU05010-4 DFU05020-4 DFU06310-4 DFU06320-4 DFU08010-4 DFU08020-4 DFU10020-4
SFT系列：SFT02005-5 SFT02505-5 SFT02510-2.5 SFT03205-5 SFT03206-5 SFT03208-5 SFT03210-5 SFT03220-2.5 SFT04005-5 SFT04010-5 SFT04020-2.5 SFT05010-5 SFT05020-2.5 SFT06310-5 SFT06320-2.5 SFT08010-5 SFT08020-5 SFT08020-7.5
DFT系列：DFT02005-5 DFT02505-5 DFT02510-2.5 DFT03205-5 DFT03206-5 DFT03208-5 DFT03210-5 DFT03220-2.5 DFT04005-5 DFT04010-5 DFT04020-2.5 DFT05010-5 DFT05020-2.5 DFT06310-5 DFT06320-2.5 DFT08010-5 DFT08020-5
SFE系列：SFE01616-3 SFE01616-6 SFE01632-3 SFE01632-6 SFE02020-3 SFE02020-6 SFE02040-3 SFE02040-6 SFE02525-3 SFE02525-6 SFE02550-3 SFE02550-6 SFE03232-3 SFE03232-6 SFE03264-3 SFE03264-6 SFE04040-3 SFE04040-6 SFE05050-3 SFE05050-6
SFM系列：SFM03205-4 SFM0325T-4 SFM03205-4 SFM0325T-4
SFK系列：SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002 SFK01004 SFK01202 SFK01402 SFK01602
BSH系列：BSHR0082.5-2.5 BSHR01002-3.5 BSHR01004-2.5 BSHR01204-3.5 BSHR01205-3.5 BSHR01404-3.5 BSHR01604-3 BSHR01605-3 BSHR02005-3 BSHR02505-4

TBI滚珠丝杆类型
　　常用的循环方式有两种：外循环和内循环。滚珠在循环过程中有时与丝杠脱离接触的称为外循环；始终与丝杠保持接触的称为内循环。滚珠每一个循环闭路称为列，每个滚珠循环闭路内所含导程数称为圈数。内循环滚珠丝杠副的每个螺母有2列、3列、4列、5列等几种，每列只有一圈；外循环每列有1.5圈、2.5圈和3.5圈等几种。
1）外循环：外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。，外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。常用外循环方式：(a)端盖式；（b）插管式；（c）螺旋槽式（a）所示是端盖式，在螺母上加工一纵向孔，作为滚珠的回程通道，螺母两端的盖板上开有滚珠的回程口，滚珠由此进入回程管，形成循环。（b）所示为插管式，它用弯管作为返回管道，这种结构工艺性好，但是由于管道突出螺母体外，径向尺寸较大。（c）所示为螺旋槽式，它是在螺母外圆上铣出螺旋槽，槽的两端钻出通孔并与螺纹滚道相切，形成返回通道，这种结构比插管式结构径向尺寸小，但制造较复杂。外循环滚珠丝杠外循环结构和制造工艺简单，使用广泛。其缺点是滚道接缝处很难做得平滑，影响滚珠滚道的平稳性。
2）内循环：所示为内循环滚珠丝杠。内循环均采用反向器实现滚珠循环，反向器有两种类型。（a）所示为圆柱凸键反向器，它的圆柱部分嵌入螺母内，端部开有反向槽2。反向槽靠圆柱外圆面及其上端的圆键1定位，以***对准螺纹滚道方向。所示为扁圆镶块反向器，反向器为一般圆头平键镶块，镶块嵌入螺母的切槽中，其端部开有反向槽3，用镶块的外轮廓定位。两种反向器比较，后者尺寸较小，从而减小了螺母的径向尺寸及缩短了轴向尺寸。但这种反向器的外轮廓和螺母上的切槽尺寸精度要求较高。
TBI滚珠丝杆常用型式螺帽
S型螺帽
　　此种型式是由滚动于螺杆与螺帽之间的满槽而前进，再经由循环器两端之路径做回流。循环方式类似于
E型螺帽；
　　此型之循环器的，会沿着螺纹的方向运行，加上之隔音如防压设计，所以运转时的噪音将被消抵。此外，S型螺帽的安装空间跟其他型螺帽相比较小，所以特别适合高速及轻负荷之设计。
※U.I型螺帽
　　此种型式是由沿着内循环循环器满槽，斜斜的越过螺杆牙峰，回来到原点。一般为一卷一次循环.；
　　此种型式螺杆至少要有一端完全通牙，适用于螺杆径较小，采用金属循环器；
K型螺帽
　　此种螺帽法兰为四孔安装孔，适用于微小型丝杆。循环原理同I型相同，但不同循环时，循环位置皆位于相同角度之键槽上；
E型螺帽

　　此种型式是兼具外循环式及内循环式特点，在滚动于螺杆与螺帽之间的满槽而前进，在螺帽的尾端由端盖循环器道引至螺帽本体的回流孔中，一般与外循环相同为多卷一次循环，只是少了外循环管。

TBI滚珠丝杆的用途
滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压（双螺母方式、位预压方式）、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。另外，为应付用户急需交货的情况，还有已对轴端部进行了加工的成品，可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件，在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了，可供用户选择使用。
　

滚珠螺杆在高速高精数控机床上应用

　　高速加工是面向21世纪的一项高新技术,它以高效率、高精度和高表面质量为基本特征,在航天航空、汽车工业、模具制造、光电工程和仪器仪表等行业中获得了越来越广泛的应用,并已取得了重大的技术经济效益,是当代***制造技术的重要组成部分。为了实现高速加工,首先要有高速数控机床。高速数控机床必须同时具有高速主轴系统和高速进给系统,才能实现材料切削过程的高速化。为了实现高速进给,国内外有关制造厂商不断采取措施,提高滚珠螺杆的高速性能。主要措施有:

　　1适当加大螺杆的转速、导程和螺纹头数。目前常用大导程滚珠螺杆名义直径与导程的匹配为:40mm×20mm,50mm×25mm,50mm×30mm等,其进给速度均可达到60m/min以上。为了提高滚珠丝杆的刚度和承载能力,大导程滚珠螺杆一般采用双头螺纹,以提高滚珠的有效承载圈数。

　　2改进结构,提高滚珠运动的流畅性。改进滚珠循环反向装置,优化回珠槽的曲线参数,采用三维造型的导珠管和回珠器,真正做到沿着内螺纹的导程角方向将滚珠引进螺母体中,使滚珠运动的方向与滚道相切而不是相交。这样可把冲击损耗和噪声减至最小。

　　3采用“空心强冷”技术。高速滚珠螺杆在运行时由于摩擦产生高温,造成螺杆的热变形,直接影响高速机床的加工精度。采用“空心强冷”技术,就是将恒温切削液通入空心丝杆的孔中,对滚珠螺杆进行强制冷却,保持滚珠副温度的恒定。这个措施是提高中、大型滚珠螺杆高速性能和工作精度的有效途径。

　　4对于大行程的高速进给系统,可采用螺杆固定、螺母旋转的传动方式。此时,螺母一边转动、一边沿固定的螺杆作轴向移动,由于丝杆不动,可避免受临界转速的限制,避免了细长滚珠螺杆高速运转时出现的种种问题。螺母惯性小、运动灵活,可实现的转速高。

　　5进一步提高滚珠螺杆的制造质量。通过采用上述种种措施后,可在一定程度上克服传统滚珠螺杆存在的一些问题。其快速移动速度可达60m/min,个别情况下甚至可达90m/min,加速度可达15m/s2。由于滚珠螺杆历史悠久、工艺成熟、应用广泛、成本较低,因此在中等载荷、进给速度要求并不十分高、行程范围不太大小于4～5m的一般高速。

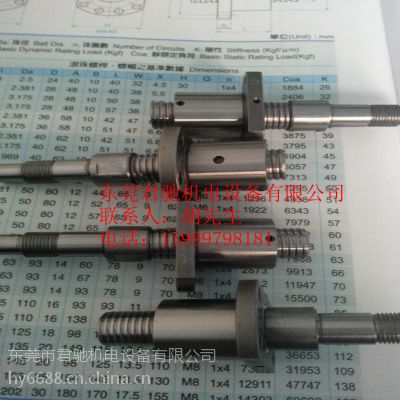

0801滚珠丝杆参数：
公称直径(mm)：8

丝杆导程(mm)：1
丝杆长度(mm)：客制化定制
轴端加工：提供加工
杆体材质：CCr15
表面硬度：58-62
表面热处理：中周波高频淬火
螺母型号：
静载荷(kgf)：
动载荷(kgf)：
承受转速(r/min)：
搬运速度(m/min)：
质保(年)：1年
产地：台湾
品牌：TBI
适用范围：全自动点胶机，全自动焊锡机，全自动金丝球焊线机，自动纠偏装置，自动绕线机，激光设备，包装机械，印刷机械，电子设备，半导体制造设备，PCB设备，插件机，剥线机，碰焊机，
包装：小型丝杆用纸箱/大型号丝杆用木箱
运输：快递/送货

滚珠丝杆的优点：
1、与滑动丝杆副相比驱动力矩为1/3
2、高精度的***
3、高刚性，无间隙
4、微进给可能
5、高速进给可能
滚珠丝杆的缺点：不自锁，需要加装锁闭装置

本公司还供应上述产品的同类产品：滚珠丝杆,滚珠丝杠,滚珠螺杆
